ACOMETIDAS PARA SERVICIOS DEDICADOS

Ahora muy bien, para instalar un servicio de MetroEthernet se debe tener en cuenta algunas variables físicas, no existe un estándar único de instalación, lo que si existe son requerimientos fijos, que si estos no existen pueden comprometer la instalacion de este servicio-

A continuacion voy a explicar cuales son esos requerimientos minimos necesarios.

1. Debes identificar un cuarto destinado únicamente para los servicios de telecomunicaciones, si no existe en ese momento puedes ubicar o asignar un área para este fin, de lo contrario puedes ubicarlo en un rack de pared  de mas de 7 UR (Unidades de Rack) preferiblemente cerrado, aunque siempre debes recomendar un area cerrada.
2. Esa area, cuarto o sector, debe ofrecer seguridad a los equipos, ya que los mismos son de alto costo y tambien deben estar lejos de la manipulacion no autorizada.
3. Igualmente esa area debe estar debidamente pintado, limpio, sec0 y con muy buena iluminacion, asi como un sistema de enfriamento preferiblemente independiente.
4. Debe existr por lo menos 4 tomas o puntos electricos debidamente certificados 110v y dos 220v, preferiblemente independientes al resto del circuito electrico, es decir, debe venir desde el un tablero con su propio breaker.
5. Es muy importante un sistema de puesta a tierra independiente, preferiblemente iniciando en una barra de pared donde se puedan aterrar todos los componentes posibles, de lo contrario al chasis del rack hasta la barra copperweld.
6. Debe existir una acometida telefonica o por lo menos dos pares de cobres minimos sin empalmes preferiblemente desde el ultimo punto de la red de planta externa hasta el area donde se desea instalar los componentes activos
7. El punto de terminacion de la acometida debe concluir siempre en un conector tipo macho, ya sea Rj11 como Conector Superficial de Pared o Rj45 en un Patch Panel.
8. Los equipos activos siempre deben estar sobre un soporte fijo, preferiblemente una bandeja diseñada para estos equipos.
9. Igualmente el tecnico puede improvisar o crear un patch panel de pared con una caja superficial 4x2, un faceplate de 4 slot y en cada slot poncha un par, dejando una reserva de dos conectores para otros servicios o ampliacion de la mismas.
10. En este cuarto debe iniciar la red de voz, datos, video de la infraestructura a conectar.
11. El piso debe ser de goma, no es muy importante, pero si lo puedes inclir, es mucho mejor, recuerda la carga estática.
12. El area debe estar siempre dispuesta a crecer.
13. Muy, pero muy importante, si vas a usar aire integral, no colocar los ductos de aire sobre los equipos, o no colocar los equipos debajo o cerca de los ductos de aire.
14. La salida de aire frio del aire acondicionado debe apuntar hacia la parte trasera de los equipos activos, nunca por el frente.

PLANTA EXTERNA

La Planta Externa en el tema de las telecomunicaciones, es un conjunto de medios y componentes que interconectan estructuralmente la Central Telefónica Principal de la empresa operadora (cablera) hasta los abonados. Está constituida fundamentalmente por un tendido de red de cables,  conocidos como bucle principal  y conformado por:

1.       Central Principal:

      Es la estructura física principal donde se concentran todos los componentes activos y pasivos, desde el Repartidor Principal o Distribuidor Inicial, Base de la Numeración  y todos aquellos componentes que permiten su operatividad y que a su vez están interconectadas a otras centrales principales.

2.       Cables Principales y Secundarios:

Estos cables pueden estar conformados por Cables Coaxiales, Cables de Cobre Multipares y Cables de Fibra Óptica, estos se identifican como redes centrales y redes locales.

3.       Puntos de Distribución:

Estos puntos de distribución pueden estar estructurados en Principales o Secundarios están constituidos por armarios, cajas de distribución, tableros y/o  terminales.

4.       Medios de Enlace:

Los medios de enlace son las rutas y formas de transito del cableado, el cual pueden ser tanto aéreas, canalizadas o combinadas.

Cable Central:

Es el cable que va desde la “Central Principal” hasta un punto de distribución llamado “Armario de Distribución Secundario”, aun cuando también existen casos de cables centrales que van directo hasta la caja de distribución, tablero y/o terminal sin que existan el “Armario de Distribucion Secundario” y este se denomina como un “Cable Directo”.

Cable Local:

Es el cable que va desde el “Armario de Distribución Secundario” y hace un recorrido, en este cable se van realizando derivaciones llamados empalmes, el cual deberán llegar hasta cajas de distribución, tablero y/o terminales.

Cable Terminal:

Es el penúltimo punto de dispersión de la red, el cual parte desde el punto de derivación o manga de empalme hasta la caja de distribución, tablero y/o terminal.

Terminal de Red:

Es el último punto de dispersión, donde finaliza la red de planta externa y comienza el cable que va hacia el abonado y este se puede diversificar en:

·         Terminal de Base

Es un punto terminal que permite comunicar la red terminal con el abonado de forma canalizada o enterrada

·         Terminal Aereo

Es un punto terminal que permite comunicar la red terminal con el abonado de forma aérea.

·         Terminal de Distribución Interna o Tablero de Distribucion Interna

Es un punto terminal que permite comunicar la red terminal con el abonado específicamente para edificios o grandes estructuras.

Es importante destacar que no existen redes precisas, ya que pueden existir diversas formas de interconectar la planta externa con el abonado, todo depende del tipo de campo ó terreno, aso como la disponibilidad de la red existente, siempre y cuando se mantenga el respeto a la norma de construccion.

Estos diseños aplican para redes tanto de Cobre, Coaxiales, Fibra Optica o Hibridos.

TANQUILLAS, QUE DEBES TENER EN CUENTA.

Tanquillas

Al momento de diseñar y construir redes canalizadas, debes preveer ciertas cosas y una muy  importante es el diseño y tamaño de las Tanquillas.

Existen dos tipos de Tanquillas, las tipo “A” y las tipo “B”.

·         Las tipo “A” son las mas usadas, ellas son rectangulares, tienen las siguientes medidas 1,20m de largo x 0,60m de ancho y una profundidad oscilante entre 0,70m y hasta 1,00m de profundidad.

·         Las tipo “B” son las menos usadas, son cuadradas y tienen las siguientes medidas, 0,60m de largo, 0,60m de ancho y una profundidad oscilante entre 0,70m y hasta 1,00m de profundidad.

La diferencia entre “A” y “B” es que la “A” es para realizar cruces de calle, derivaciones, empalmes o punto inicial y final de un tramo, en cambio las tipo “B” son ideales para comunicar las tipo “A” como Tanquilla de paso y que en ellas no se deba realizar cruces de calle, derivación, empalmes o puntos finales o iniciales.

Tapas de Tanquillas

Las tapas de tanquillas deben ser de hierro colado o fundido y en sus medidas estándar, tipo A y B, las tapas pueden ser reforzadas solo cuando existan riesgo de paso vehicular, de lo contrario pueden y deben instalarse las sencillas.

No construyas o permitas que se instalen tapas de concreto, tapas de laminas de acero, tapas con rebordes superficiales, o cualquier otra tapa que no sea las certificadas tipo”A” ó “B”, por las siguientes causas principales o motivos:

• ·         Las tapas de concreto se fracturan y dañan con facilidad y son difíciles de levantar o colocar, siempre hay un riesgo de que se rompan o se peguen y para abrirlas hay que romperlas.
• ·         Las tapas de laminas de acero son inseguras y pueden generar peligro, sobre todo en áreas o pasos peatonales.
• ·         La tapas con rebordes superficiales pueden ocasionar caídas si están en áreas peatonales.

Las tanquillas tienen unos tamaños estandarizados por muchas razones:

·         Los empalmes o derivaciones en las tanquillas deben hacerse con mangas especiales y estas mangas tienen unas medidas que no caben en tanquillas con medidas menores a las tipo “A”.

·         No se deben hacer empalmes en tanquillas sin mangas, ya que esto ocasiona averías porque el nucleo del cable esta expuesto, porque fue cortado para realizar las conexiones a cables de continuidad o cables inferiores y ya estaria comprometido, porque  es un área de exposición a humedad, roedores, entre otros.

·         Los empalmes con cintas adhesivas, teipe, plástico, botellas de refresco, papel envolvente no deben hacerse, porque son generadores de averias particulares y masivas.

CABLES, DUCTOS (CAPACIDADES)

CABLES Y CAPACIDADES

Esta tabla indica la cantidad máxima sugerida o aproximada de cables según el diámetro de espesor de la tubería para distribución interna.



1.       En un tubo de ¾” es máximo para un ramal, un ramal armado, 3 Utp o 6 tipo TDI.

2.       En un tubo de 2” es máximo para 45 cables tipoTDI o 2 cables de 25 pares negro.

3.       En un tubo de 4” no es para cable tipo TDI pero si un máximo de 5 cables de 100 pares

negro.

La tabla de distribución se utilizara según el diseño y la cantidad de inmuebles o apartamentos a construir.

Las tuberías de uso externo deben ser únicamente de 4 pulgadas y se deben instalar en pares (2-4-8…)

CANALIZACIONES Y DUCTERIAS

Esta tabla indica los tipos de conexiones y cajas de distribución según el diámetro de espesor de la tubería.

1.       Si se instala un tubo de ¾” hasta la habitación deberá colocar en el punto final una caja

de 4x2”.

2.       Si se instala un tubo de ¾” y colocara una caja de paso, deberá utilizar una caja 4x4.

3.       Si se instala un tubo de 4” en una pared deberá colocar una caja de paso de 20x20 pulgadas, si es en el piso utilizara una tanquilla de 60x60cm.

 TABLEROS, FXB , CDP O CAJAS DE DISTRIBUCION

Si va a conectar 50 apartamentos o casas deberá utilizar una caja CDP FXB de 80x60x25 cm.

NOTA IMPORTANTE: Estas son tablas sugeridas y no certificadas, fue diseñada por mi persona para mi uso, el cual me ha dado resultados excelente, todo esto basado en las experiencias obtenidas de años de instalación en tuberías libres o ocupadas.

CABLES DE TELECOMUNICACIONES Y SUS DIFERENCIAS

Cable Jumper o Cable de Puente: Es un cable sumamente delgado (22AWG y 24AWG) y es utilizado para interconectar dos secciones de cables mediante regletas o terminales distribuidores tanto en centrales telefónicas, regletas de FXB/CDP,  distribuidores de alta y baja capacidad y cajas de distribución para redes urbanas, es un cable que viene son chaqueta protectora y los hilos o conductores están expuestos por una débil capa de PVC, por lo tanto son altamente sensibles.

Cable Plano (FFC): Estos cables son de uso interno, solo se recomienda para redes sumamente cortas, entre centralitas telefónicas,  preferiblemente distancias menores a 10 metros, poseen una chaquete de PVC flexible, tienen un nucleo seco y su calibre es de 22AWG normalmente y vienen desde 2 hasta 12 hilos.

Cable TDI: Estos cables son de uso interno, redes telefónicas básicas, centrales telefónicas privadas, planta interna en general, poseen una chaquete de PVC flexible, tienen un nucleo seco y su calibre es de 24AWG y normalmente vienen desde 1 par hasta 100 pares conocidos como multipares.

Cable Ramal Tipo “F”: Es un cable de uso exterior aéreo preferiblemente, de tipo plano, aun cuando se puede usar en ductos no es recomendable, no se puede usar en rutas internas por su falta de flexibilidad y el alambre de cobre es sumamente grueso (0,97mm), igualmente es dificultoso para conectar y en muchos casos es incompatible con regletas telefónicas internas.

Cable Armado: Estos cables son de uso externo, redes telefónicas troncales, interconexiones urbanas, planta externa en general, poseen una chaquete de PVC flexible, tienen un blindaje de aluminio corrugado y un gel aislante termoplástico y su calibre oscila desde 22AWG (0,64mm) 24AWG (0,51mm) y 26AWG (0,40mm) y vienen desde 1 par hasta 300 pares tanto aéreos como canalizados, la diferencia es un cable mensajero que viene para uso aéreo, en cambio para redes canalizados hay cables de hasta  conocidos como multipares de mas de 1200 pares.

Cable Coaxial: Es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado núcleo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla, blindaje o trenza, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante (también denominada chaqueta exterior), pueden conseguirse desde RG6, RG8, RG9, RG11, RG58, RG59, RG62, RG174, RG178, RG179, RG213, RG214, RG218, RG223, RG316 y puede ser usado en servicios de video, televisión por suscripción (cable/satélite/antena), interconexión en redes de datos, los mas populares o mas comunes son RG6, RG59 y RG58.

Cable de Par Trenzado UTP/STP: El cable de par trenzado consiste en ocho hilos de cobre aislados entre sí, trenzados de 2 en 2 que se entrelazan de forma helicoidal. Esto se hace porque dos alambres paralelos constituyen una antena simple. Cuando se trenzan los alambres, las ondas se cancelan, por lo que la interferencia producida por los mismos es reducida lo que permite una mejor transmisión de datos. Así la forma trenzada permite reducir la interferencia eléctrica tanto exterior como de pares cercanos y permite transmitir datos de forma mas fiable. Un cable de par trenzado está formado por un grupo de pares trenzados, normalmente cuatro, recubiertos por un material aislante. Cada uno de estos pares se identifica mediante un color, el cable de par trenzado se diferencian entre si por el UTP y el STP:

Unshielded twisted pair (UTP) o par trenzado sin blindaje: son cables de pares trenzados sin blindar que se utilizan para diferentes tecnologías de redes locales. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal, su impedancia es de 100 ohmios.

Shielded twisted pair (STP) o par trenzado blindado: se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión sin blindaje y su impedancia es de 150 ohmios.

Estos cables están categorizados y no se recomienda utilizar para redes de datos aquellos cables con categorías desde 1 a 5, solo para redes de voz, en cambio desde la categoría 5e en adelante son principalmente para datos desde 10BaseT  hasta 10GBaseT por el momento y se diferencian por características en el trenzado, la estructura del cable y su diámetro o espesor.

Cable Fibra Óptica: La fibra óptica es un medio de transmisión, empleado habitualmente en redes de datos y telecomunicaciones, consiste en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir, se utilizan ampliamente en redes de telecomunicaciones, ya que permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de la radio y superiores a las de un cable convencional. Son el medio de transmisión por cable más avanzado hasta el momento, al ser inmune a las interferencias electromagnéticas, y también se utilizan para redes locales donde se necesite aprovechar las ventajas de la fibra óptica sobre otros medios de transmisión.

Existen dos clases de cables de fibra ópticas, las cuales son las monomodo y las multimodo, las multimodo son mas comunes y se usan en aplicaciones de corta distancia, menores a 2 km y en redes privadas, existen tres clases, las cuales son (OM1) Fibra 62.5/125 µm, soporta hasta Gigabit Ethernet (1 Gbit/s), usan LED como emisores, (OM2) Fibra 50/125 µm, soporta hasta Gigabit Ethernet (1 Gbit/s), usan LED como emisores  y (OM3) Fibra 50/125 µm, soporta hasta 10 Gigabit Ethernet (300 m), usan láser (VCSEL) como emisores. En cambio las fibras monomodo, su transmisión es paralela al eje de la fibra. A diferencia de las fibras multimodo, las fibras monomodo permiten alcanzar grandes distancias (hasta 400 km máximo, mediante un láser de alta intensidad) y transmitir elevadas tasas de información (decenas de Gbit/s), son costosas y su equipamiento activo igualmente.

TIPOS DE CABLES DE TELECOMUNICACIONES

Es importante conocer algunos tipos de cables de telecomunicaciones comunes y no tan comunes, a continuación anexo un listado de cables y su uso.

Lo primero que debes tener en cuenta es el color del cable, existen cables negros y cables de otros colores, específicamente los de voz son grises y los de datos son desde azul hasta rojo.

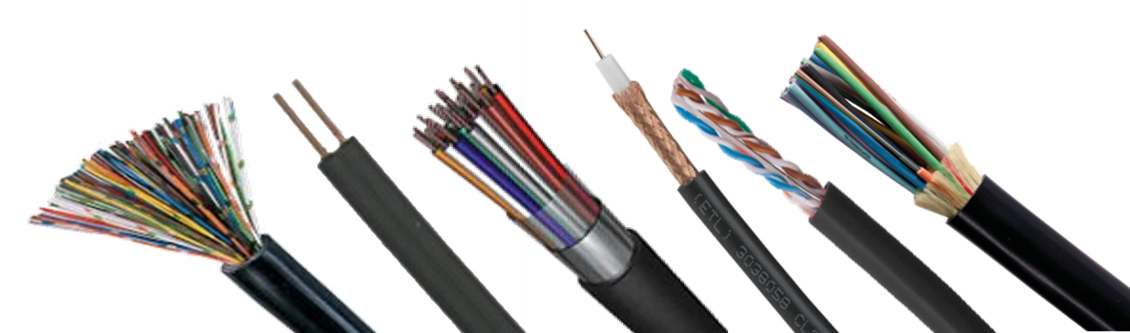

El cable negro: Este tipo de cable en cualquiera de sus tipos, es para uso exterior, es decir, para ser usado en las rutas troncales, rutas centrales o rutas locales, nunca debe ser usado dentro de cualquier infraestructura bajo techo o en ambiente cerrado, debido a su rigidez, grosor y toxicidad.

El cable negro es capaz de tolerar condiciones climáticas y abrasivas, desde el impetuoso sol, cambios de clima extremos, soportar la presencia de roedores, golpes, humedad, entre otros escenarios exteriores, tanto en redes aéreas, canalizadas y hasta enterradas.

Los cables grises o de otros colores, son de uso interno, esto es por su flexibilidad, delgadez y mínima toxicidad, estos cables son un poco mas delicados y mucho menos tolerante a su exposición al medio ambiente, son poco resistentes a la humedad, si están colocados en áreas exteriores, son extremadamente débiles a mordeduras de roedores, se resquebrajan con la humedad o con el calor del sol, no soportan mucha tensión.

La diversidad de colores sobre todo en redes datos es para separar tipos de servicios tales como voz, datos, video, seguridad, interconexiones entre equipos.

Esto es muy importante tenerlo en cuenta al momento de adquirir o instalar un cable, ya que los diseños de rutas internas como de rutas externas son completamente diferentes y por esta razón, se deben usar los cables adecuados al tipo de canalización.

PRINCIPIOS BASICOS DE UN TABLERO TELEFONICO PRINCIPAL

Un FXB, Caja de Distribución Principal (CDP) o Tablero Principal, debe ser diseñado y construido siempre con la visión de que es un área que siempre está en constante alteración, por lo tanto debe estar ubicado en lugares donde el acceso sea controlado, debe estar debidamente protegido y asegurado, igualmente se debe tener siempre un mantenimiento preventivo y cuando lo necesitase, también un mantenimiento correctivo. Un FXB, Caja de Distribución Principal (CDP) o Tablero Principal debe estar siempre ubicado en un área individual, ya sea un cuarto independiente o un área de acceso vigilado, no puede estar en áreas combinadas con servicios de agua, servicios eléctricos y tampoco puede estar obstaculizado, sus puertas deben ser de apertura amplia, en un área iluminada, seca y fresca. La mano de obra interna o externa que tenga acceso a un FXB, Caja de Distribución Principal (CDP) o Tablero debe estar debidamente calificada, es un error muy común, creer que un técnico electricista es una persona calificada para diseñar, operar y administrar este tipo de tableros, ya que aun cuando tienen parecidos, no son iguales y son tratados de forma diferente, la mayoría de las herramientas son similares, pero existen herramientas que son diseñadas específicamente para este segmento y aun dentro de las telecomunicaciones, existen herramientas y técnicas de trabajo diferentes entre las mismas áreas, es decir, un técnico en telefonía no siempre está capacitado y entrenado para diseñar, administrar y operar una red de datos y en una red de datos, un técnico de redes de cobre no siempre está capacitado para operar y administrar una red en fibra óptica, igualmente pasa con técnicos en sistemas, aun cuando saben y tienen conocimientos en programación, configuración y mantenimientos de redes, esto no garantiza que también tengan conocimientos en redes de cableado.

• ·         La Caja de Distribución Principal CDP/FXB deberá ser metálica, con puertas abisagradas, cerradura y con doble fondo metálico, de 2 cm de espesor.
• ·         La Caja de Distribución Principal CDP/FXB debe estar situado en un lugar seco, limpio, iluminado y de fácil acceso al personal de CANTV dejando por lo menos 1 metro libre al frente, prever la instalación de por lo menos una toma eléctrica 110v.a.c
• ·         La altura de la caja sobre el nivel de piso no debe ser mayor a 2 metros para su borde superior y 0.50 metros para su borde inferior.
• ·         Las líneas internas se terminaran en regletas ponchables tipo 110. (Omitir las de tipo soldadura o regletas de tornillos).
• ·         Dichas líneas internas se coserán con hilo encerado o cintas de sujeción (tyrap) en grupos, identificando en la regleta el par según su ubicación (local, apartamento, oficina, otros).
• ·         El tubo de acometida será de 4” en PVC, con 2 mm de espesor y una envoltura de concreto de 150kg/cm2.
• ·         Cuando la tubería vaya a ser adosada, este debe ser de hierro galvanizado de 4” y su sujeción es mediante soportes metálicos.
• ·         En caso que la longitud de la tubería sea mayor a 25 metros se colocaran cajas de paso así como también cuando exista más de una curva de 90 grados.
• ·         En la CDP debe llegar el menor número de tubos posibles y en caso de no ser posible se deben instalar cajas de paso auxiliares.
• ·         Los cables principales que van a los Cajas de Distribución Interior (CDI) deben ser de calibre 0.5mm (24AWG) y los que van a red secundaria de calibre 0.6mm (22AWG).

DISTRIBUCION INTERNA DE UN INMUEBLE

La distribución interna de un inmueble de una o más plantas deberá realizarse a partir de una caja de distribución interna y se construirá por lo menos un punto de interconexión seco por habitación o ambiente, tales como: dormitorios, estudio o salas.

Las medidas mínimas del diámetro de la tubería serán sujetas a la cantidad de cable a utilizar, según su tipo y características.

• El tablero principal para los servicios de telecomunicaciones debe ser de un mínimo de 40cm de alto x 40cm de ancho y una profundidad de 25cm, (40x40x25) con doble fondo, preferiblemente con puerta y bisagra.
• El diámetro minimo sugerido de la tubería deberá ser de 1 pulgada entre la acometida desde la parte exterior de la vivienda hasta el tablero principal.
• El diámetro minimo sugerido de la tubería deberá ser de ¾ de pulgada hacia las habitaciones o áreas secundarias.
• Es importante destacar que colocar dos curvas en un mismo ducto hace complicado el tendido de los cables, por lo tanto se debe diseñar toda canalización con una curva y una caja de paso (4x4).
•  El punto final deberá ser una caja embutida de (4x2)
• El tablero principal y las cajas de distribución o de paso deben diseñarse y ubicarse en paredes que básicas, no utilizar paredes que en momentos de remodelaciones puedan ser demolidas total o parcialmente.

CASAS Y EDIFICIOS RESIDENCIALES

Los conjuntos residenciales tantos cerrados como abiertos deben considerar que deben tener sus acometidas para el acceso de las telecomunicaciones, para cualquiera de los servicios a recibir, tanto unidireccionales como bidireccionales, tales como telefonía, Internet, intercomunicadores, cámaras de seguridad, televisión por suscripción, entre otros.

Para esto, he identificado por lo menos 5 tipos de urbanismos, entre los cuales se encuentran;

Clasificación de Infraestructuras según su tipo de Acometida

1.       Edificios

a.       Edificio Tipo 1

·   Consiste en aquellos edificios mayores a 5 pisos por nave.

Este tipo de edificio normalmente está estructurado en un FXB (CDP) por nave la cual tiene una distribución de una o varias cajas de distribución por piso

b.      Edificio Tipo 2

·   Consiste en aquellos edificios menores a 5 pisos por nave y varias CDP/FXB.

Este tipo de edificio normalmente está estructurado por un FXB (CDP) por nave, sin cajas de distribución secundarias.

c.       Edificio Tipo 3

·   Consiste en aquellos edificios menores a 5 pisos por nave con una sola CDP/FXB.

Este tipo de edificio normalmente está estructurado por un único FXB (CDP) para todo el conjunto, el cual a su vez tiene una distribución de una o varias cajas de paso por cada edificio o nave.

2.       Urbanizaciones

a.       Urbanizaciones Tipo 1

 Consiste en aquellas casas de conjunto abierto.

Este tipo de casas son atendidos por canalizaciones subterráneas desde terminales de columna o pedestales

b.      Urbanizaciones Tipo 2

·   Consiste en aquellas casas de conjuntos privados

Este tipo de casas normalmente son grupos residenciales privados que poseen un solo FXB (CDP) por conjunto y sus canalizaciones son subterráneas.



REDES ESTRUCTURADAS COMERCIALES

Cuando un arquitecto y un ingeniero decide invertir en diseñar, construir y desarrollar un Centro Comercial, no solo debe hacerlo funcional para los clientes y los locatarios, debe hacerlo capaz de ser maleable para la diversidad de locatarios que piensan comercializar en él, debe incluir en su diseño estructural un servicio de telecomunicaciones amplio, capaz de albergar todo tipo de comercios , no solo para los comercios que estén al momento inicial, también debe tener la fortaleza de estar prevenido para nuevos comercios que lleguen posteriormente y al momento de realizar sus modificaciones o remodelaciones, el impacto entre el local y lograr el acceso a las telecomunicaciones sea con el menor impacto posible hacia la infraestructura, decoración y fachada del centro comercial.

Los llamados Centros Inteligentes también aplica en estas categorías y esto lo define sus redes de telecomunicaciones en mayor intensidad, imaginen un local de tienda de ropa que por razones cualesquiera decide más adelante convertirse en una entidad bancaria, o vayamos más lejos, imaginemos varios locales pequeños que por razones cualesquiera se deciden convertirse en un único comercio inmenso, o mas aun, imaginen una tienda que tiene las cajas registradoras y los puntos de ventas en la parte frontal y decide remodelar y cambiar la ubicación de las cajas registradoras y puntos de ventas al final del comercio y en la parte frontal tiene los exhibidores, todos estos cambios son factibles y mover sus redes o ampliar los servicios pueden ser muy costosos si no se ha diseñado un centro comercial inteligente. Diseñar un Centro Comercial inteligente no necesariamente tiene que ser grande, tiene que ser atrevido y capaz de cumplir con las expectativas de los clientes y locatarios, por lo tanto sus redes de telecomunicaciones también tienen que ser atrevidas y capaces de cumplir con las expectativas previstas y las no previstas.

UN CUARTO DE TELECOMUNICACIONES OPTIMO

Cuando diseñes un cuarto de telecomunicaciones ten en cuenta los siguientes tips:

• Nunca construyas un cuarto de telecomunicaciones en un sótano, ya que si tienes una inundación del edificio, el primer lugar a inundarse es el sótano. Trata que esté construido en un área equidistante a todo el edificio.
• Si dispones de espacio y es una red grande, separa siempre las redes pasivas de las activas.

• Cuando construyas Cuartos Secundarios de Telecomunicaciones siempre ten en cuenta que deben tener sus backbones o sus columnas de redes bajo el mismo esquema de un cuarto principal.
• Ten en cuenta que siempre debes tener los materiales necesarios para una red y trata de concentrar todos los servicios en un mismo lugar

• Nunca construyas un cuarto de telecomunicaciones en un lugar de difícil acceso, no es lo mismo difícil acceso a un área segura, son dos cosas diferentes.
• Al momento de colocar los ductos de aires acondicionados debes tener en cuenta lo que se llama Pasillo Frío - Pasillo Caliente, esto es importante.

• Los ductos del aire acondicionado nunca deben estar encima de los rack, ya que estos se pueden condensar y generar goteo que cae sobre los cables y los componentes activos.
• Las tomas eléctricas principales deben estar en lo alto, no en lugares bajos, esto es para evitar accidentes que puedan desconectar los equipos.
• La puesta a tierra para las redes y sus componentes debe ser independiente a la puesta a tierra eléctrica del edificio. por sugerencia, preparara un sistema de puesta a tierra independiente.
• El cableado debe estar identificado en sus extremos y en diversas partes de la ruta del cableado.
• Siempre debes dejar un excedente  en tu cableado instalado, nunca instales los cables de forma precisa, esto te puede generar inconvenientes al momento de hacer alguna modificación imprevista.
• Siempre usa escalerillas o bandejas pasa cables para la red de telecomunicaciones, trata de no utilizar tuberías dentro del cuarto de cableado para este tipo de cableado.

• Si es posible, tus redes deben estar conectadas a una  red principal, en paralelo a una planta eléctrica independiente y posteriormente a un banco de baterías.
• La iluminación debe ser optima y debes tener lamparas auxiliares tanto en pasillos fríos como en pasillos calientes.
• La separación de entre racks o gabinetes debe ser con organizadores de cables por rack, nunca colocas racks pegados entre si y evita colocar un solo organizador entre los rack.

• La separación del rack en su parte posterior a la pared o pasillo caliente debe ser de por lo menos 1.5mts.
• Los paneles del rack no deben estar por debajo de los 80 cm. desde el suelo.
• El o los racks que tengan los componentes activos deben estar visibles.

• Los tendidos eléctricos y los de telecomunicaciones deben estar en bandejas o escalerillas independientes, preferiblemente el cableado eléctrico debe estar canalizado en tuberías cerradas.
• Si tu red esta conformada por redes de cobre y redes de fibra óptica, deben estar separadas e identificadas, ten siempre un mapa de diseño actualizado.

• El piso de tu red de cableado preferiblemente debe ser con goma antirresbalante.
• El sistema contra incendio debe ser de polvo químico seco o similares.
• El tablero eléctrico debe estar dentro del cuarto de telecomunicaciones, separado de las redes pero en el mismo cuarto y debidamente instalado e identificado.
• Siempre piensa en el crecimiento.
• Un cuarto de telecomunicaciones es exclusivo para telecomunicaciones, no debes usarlo como deposito, aun cuando los materiales sean de redes.
• El cableado de cobre troncal o la red local debe ser en cable unifilar y el cable para los cordones de conexión (patchcord) debe ser multifilar.
• Los switch deben estar configurados mediante un diseño en estrella, ya que de presentarse alguna falla en alguno de estos switch, no afectaran al resto de la red, por esa razón usa un switch principal.

Esto es básico, aun hay muchas mas exigencias, pero ten en cuenta que cada cuarto de telecomunicaciones tiene diseños y exigencias diferentes, por eso es importante una buena asesoría y diseño antes de ubicar y construir un cuarto de telecomunicaciones.

TABLEROS TELEFONICOS HIBRIDOS (TTH)

Este tablero telefónico es un híbrido de diseño espectacular, donde se evidencia la red telefónica interna con cables capaces de tolerar la exposición al medio ambiente y finalizados en terminales protectores, este diseño fue concebido para un conjunto privado de casas, donde el constructor inicialmente realizó la construcción de tanquillas irregulares con tamaños inferiores al ideal para este tipo de urbanismos, tampoco construyo un tablero y omitió el tendido del cableado, por lo tanto se tuvo que diseñar todo de manera que los residentes tuviesen una red telefónica y de acceso a Internet optima, duradera y bien construida en base a una canalización y acometidas completamente defectuosas, irregulares y casi imposibles de reemplazar.

DESASTRES EN EL CABLEADO

Las redes de cableado deben ser diseñadas y construidas con profesionalismo y pasión, llenos de creatividad pero siempre cumpliendo las normas establecidas, de lo contrario, el futuro será el caos de sus redes, el colapso de los servicios, desesperación, gastos altos posteriores y el reemplazo de lo instalado.

Se debe siempre preveer que un cuarto de cableados nunca es suficientemente grande, siempre debe ser capaz de crecer y se debe tener en cuenta las rutas y canalizaciones para su crecimiento, de lo contrario puede suceder que las redes colapsen entre si, tal como lo demuestra esta imagen.

Existen muchas formas de realizar el tendido de un cableado y en un cuarto de telecomunicaciones siempre debe existir un anillo de escalerillas y canalizaciones, esto con el fin de evitar situaciones como esta.

Todas las redes troncales, redes locales y cualquier tipo de cableado telecomunicaciones unidireccionales o bidirecional, tanto de voz, datos, video, audio entre otros debe finalizar de forma consolidada y organizada en un panel (patchpanel), siempre en un rack o gabinete, este debe estar organizado por áreas, pisos y sectores, según la infraestructura y el diseño enfrentado, pero jamas permitir que las conexiones sean directas entre los equipos activos y el cable de red, siempre debe existir paneles y cables de interconexión, de lo contrario puede suceder esto;

Cuando las redes no están protegidas de las sobrecargas eléctricas o están instaladas compartiendo sus espacios con tendidos eléctricos, aun cuando estos pasos sean cortos, estas exponiendo tus redes a que estas tengan afectaciones incapaces de soportar, por esta razón y para evitar situaciones similares a la de las imágenes expuestas, debes tener tus redes protegidas con un sistema de puesta a tierra, si existe algun tipo de componentes activos o medio de transmision inalambricos en areas externas, igualmente debes preveer un sistema de pararrayos.

Cuando no hay planificación, todo lo provisional puede convertirse en algo permanente (PPS - Provisional Por Siempre), igualmente se debe tener en cuenta que para todo tipo de componente de red activo, siempre existen componentes activos que permitan su buen desempeño, en estas imagenes observamos un desastre organizacional de unas pequeñas redes instaladas.

Todavia no comprendo como se inicio esto, pero se puede observar que es un cuarto de telecomunicaciones con componentes tanto pasivos como activos ideales, pero su gran debilidad es el factor humano, se observa una manipulación de las redes por personal no calificado, tanto tecnico como supervisorio, con un escaso conocimiento del mantenimiento preventivo, el mantenimiento correctivo y el mantenimiento sustitutivo,

En esta gráfica podemos observar como unas redes de un edificio residencial están en colapso, aquí se puede observar como están las redes telefónicas mal instaladas, una red de datos privada con un equipamiento mal instalado, el servicio de intercomunicadores imposible de manipular y un tendido de cableado para el servicio de televisión por suscripción completamente irregular,

En esta grafica podemos observar como esta muy mal manipulado una regleta telefonica, desde empalmes indebidos e innecesarios hasta una mala instalación.

En esta gráfica podemos observar que es una red telefónica canalizada, esta fue diseñada para un conjunto residencial privado de casas, el diseño que se demuestra en esta gráfica es completamente irregular, el diseñador de esta red utilizo materiales ideales de forma indebida, desde el tamaño de la tanquilla, los empalmes son innecesarios e irregulares y hasta la colocacion fuera de lugar de la regleta de distribución, todo  expuesto a la averia,  a la oxidacion, al corto circuito y la sulfatacion entre otras averias y causas para un mal desempeño del servicio a interconectar.

Los FXB, CDP o Tableros Principales de Distribucion Telefonica deben tener siempre un mantenimiento correctivo y preventivo, en este tablero podemos observar la improvisacion, la falta de profesionalismo tecnico y el descuido.
